Гидроизоляция и нижняя обвязка: что проверить по фото

Нижняя обвязка гниёт первой, если под ней нет отсечки от фундамента.

Проверить этот этап

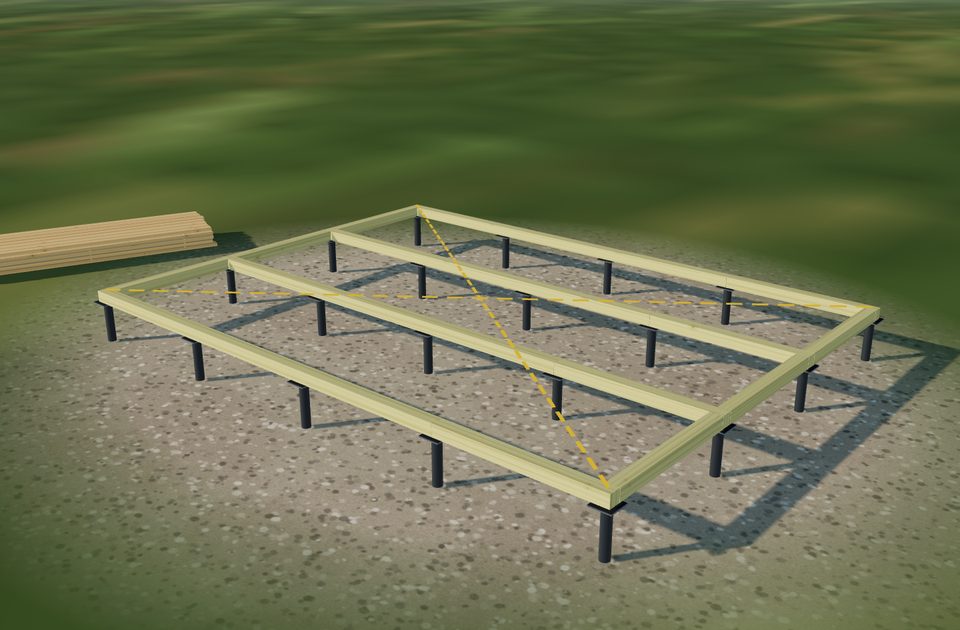

Гидроизоляция и нижняя обвязка: так этап выглядит на 3D-модели каркасного дома Открыть этап на 3D-модели

Типовые ошибки бригад

5 пунктов чек-листа. По ним нейросеть проверяет ваши фото.

  1. Нет отсечной гидроизоляции между фундаментом и обвязкой

    Чем грозит: обвязка гниёт первой

    Комментарий инженера. Проверить просто: везде, где дерево касается чего-то кроме дерева, должен лежать рубероид.

    По фото — частично

  2. Обвязка из сырой доски, без антисептика

    Чем грозит: гниль, деформация

    Комментарий инженера. Доску естественной влажности часто обрабатывают как попало — валиком, распылителем, кистью, и защиты это не даёт. Её нужно правильно обработать от огня и жуков, пока она не высохнет до 15–17% (норма по ГОСТу). Проще купить сухую строганую доску — это экономит деньги, время и нервы.

    По фото — частично Встречается часто

  3. Стыки обвязки не над опорой, углы без перевязки

    Чем грозит: слабый узел, прогиб

    Комментарий инженера. Неопытные мастера считают это мелочью, но это не так. Неправильно собранный стык или угол даёт «движение» конструкции: стены перекашивает, дом разрушается.

    По фото — частично Встречается часто

  4. Обвязка не закреплена к фундаменту или анкеров мало

    Чем грозит: дом может сместиться

    Комментарий инженера. Очень грубая ошибка: обвязку крепят чем попало, даже уголками на чёрные саморезы. Правильно — шпильками к бетону или глухарями к сваям.

    По фото — частично

  5. Диагонали не сходятся, обвязка не в уровне

    Чем грозит: дальше всё пойдёт криво

    Комментарий инженера. Диагонали проверяют на каждой стадии. 1 мм по диагонали на обвязке может превратиться в 50 см расхождения на кровле, и чем выше дом, тем больше. Итог — кривая крыша и кривые углы.

    По фото не видно

Какие фото сделать

Снимайте при дневном свете, без вспышки. Один кадр — общий план, остальные — узлы крупно.

  1. Угол обвязки крупно
  2. Гидроизоляция под обвязкой сбоку
  3. Рулетка по диагоналям обвязки

Проверьте этот этап у себя

Пришлите фото — разбор по этому чек-листу придёт через минуту.

Проверить фото В Telegram

Вопросы по этапу

Когда проверять этап «Гидроизоляция и нижняя обвязка»?

Пока слой открыт — до того, как его закроют следующим слоем или отделкой. По порядку стройки следующий этап — «Перекрытие пола, лаги». Ошибку в закрытом узле исправляют уже с разборкой.

Какие фото нужны для проверки?

Сделайте 3 кадра: угол обвязки крупно; гидроизоляция под обвязкой сбоку; рулетка по диагоналям обвязки. Снимайте днём, без вспышки; если важен размер — положите в кадр рулетку.

Что на этом этапе нельзя проверить по фото?

По фото не видно или видно не полностью: отсечная гидроизоляция; влажность и антисептик обвязки; стыки и углы обвязки; крепление к фундаменту; геометрия обвязки. Сервис прямо пишет об этом и подсказывает, что доснять или о чём спросить бригаду.

Какие ошибки на этом этапе встречаются чаще всего?

Обвязка из сырой доски, без антисептика — гниль, деформация; Стыки обвязки не над опорой, углы без перевязки — слабый узел, прогиб.

Чек-лист составлен инженером-каркасником на основе практики и СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Как мы проверяем
