Черновая обшивка: что проверить по фото

Пароизоляцию закрывают по обрешётке: в зазоре идёт проводка, а плёнка остаётся целой. Поверх — ОСБ 6 мм и гипсокартон.

Проверить этот этап

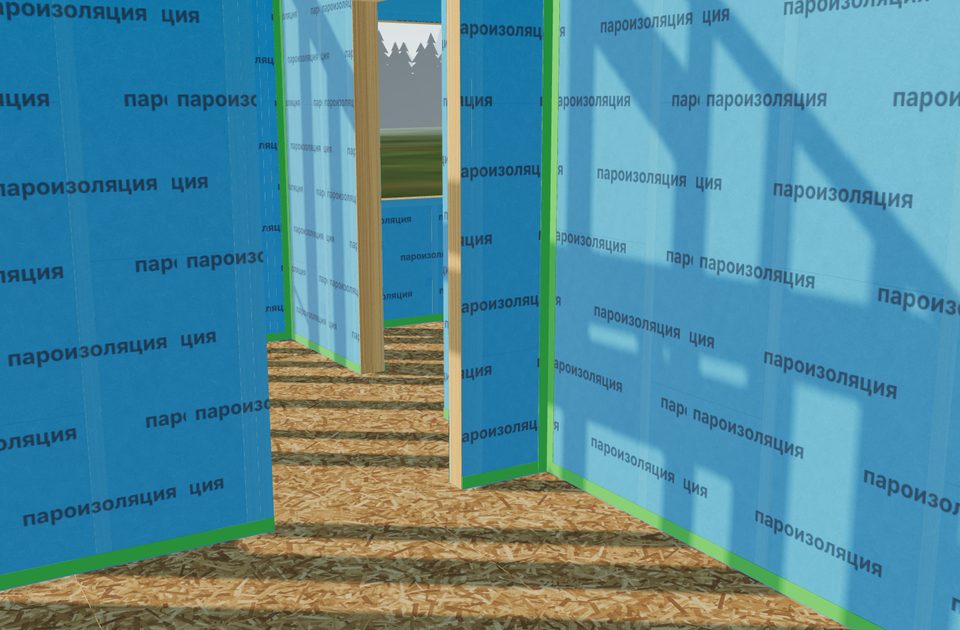

Черновая обшивка — каркасный дом на 3D-модели Все этапы на 3D-модели

Типовые ошибки бригад

6 пунктов чек-листа. По ним нейросеть проверяет ваши фото.

  1. ОСБ или ГКЛ прибиты прямо через пароизоляцию, без обрешётки

    Чем грозит: плёнка в дырках, проводку вести негде

    Комментарий инженера. После пароизоляции по горизонту крепят обрешётку из доски 25×150, на неё — листы ОСБ 6 мм, тоже горизонтально, а поверх ОСБ — листы ГКЛ вертикально. Обрешётку иногда заменяют лагами.

    Видно по фото

  2. Стыки листов не на обрешётке и без зазора

    Чем грозит: трещины на отделке

    Видно по фото

  3. Листы прикручены редко, саморезы попали в кабель или трубы

    Чем грозит: листы гуляют, повреждены сети

    По фото — частично

  4. Закладные под тяжёлое закрыли без отметок

    Чем грозит: потом не найти, куда крепить

    По фото — частично

  5. Обрешётка не выставлена в плоскость, стены «пузом»

    Чем грозит: кривая отделка

    Видно по фото

  6. В санузле, ванной или на кухне — там, где раковина, душ, унитаз, — обычный ГКЛ вместо влагостойкого (ГКЛВ темнее)

    Чем грозит: лист намокает, плесень, отделка отваливается

    Комментарий инженера. Гипсокартон бывает обычный и влагостойкий, влагостойкий по цвету темнее. Его ставят в санузлах, ванных комнатах и на кухнях — везде, где есть вода: раковины, душевые, унитаз. Лист 1250×2400, толщина 9,5 мм.

    Видно по фото

Какие фото сделать

Снимайте при дневном свете, без вспышки. Один кадр — общий план, остальные — узлы крупно.

  1. Стена с обрешёткой поверх плёнки
  2. Стык листов ОСБ и ГКЛ
  3. Розетки и проходы

Проверьте этот этап у себя

Пришлите фото — разбор по этому чек-листу придёт через минуту.

Проверить фото В Telegram

Вопросы по этапу

Когда проверять этап «Черновая обшивка»?

Пока обшивку только начали: до чистовой отделки, пока под листами ещё видно плёнку и сети.

Какие фото нужны для проверки?

Сделайте 3 кадра: стена с обрешёткой поверх плёнки; стык листов ОСБ и ГКЛ; розетки и проходы. Снимайте днём, без вспышки; если важен размер — положите в кадр рулетку.

Что на этом этапе нельзя проверить по фото?

По фото не видно или видно не полностью: крепёж листов; отметки закладных. Сервис прямо пишет об этом и подсказывает, что доснять или о чём спросить бригаду.

Чек-лист составлен инженером-каркасником на основе практики и СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Как мы проверяем
