Проводка в каркасном доме: скрытая в гофре или открытая — и что проверить до утепления
Коротко
- Кабель внутри каркасных стен и перекрытий — только в гофре или металлорукаве: вокруг дерево.
- Отверстие под кабель в стойке или лаге — чуть в стороне от середины и не больше 45–50 мм при доске 150 мм.
- Кабель — с индексом «нг», не тоньше 2,5 мм² меди на розетки и 1,5 мм² на свет; соединения — в доступных коробках.
- В щитке — УЗО или дифавтоматы, линии разделены на группы.
- Мастер советует открытую проводку — декоративную или в кабель-каналах: так меньше дырок в пароизоляции и всё на виду.

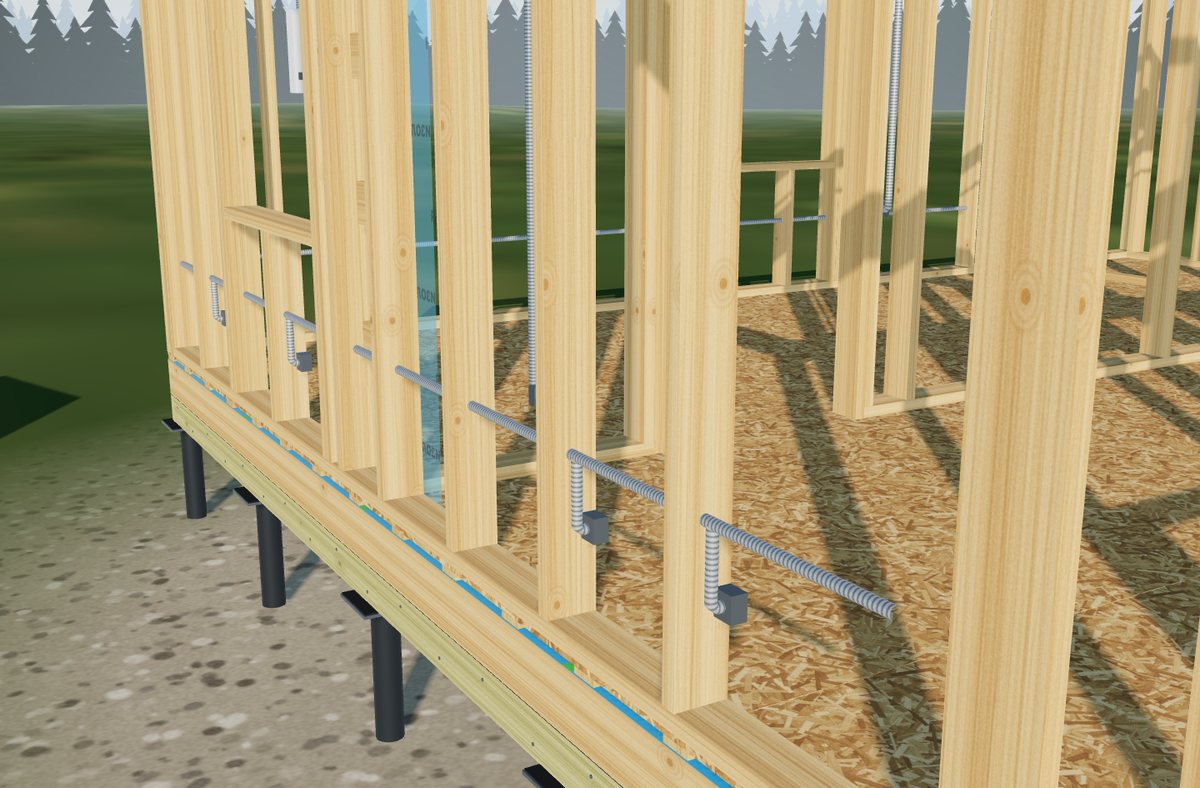

Электрику в каркасном доме делают до утепления: кабели идут через стойки и лаги, а потом их закрывают ватой, плёнкой и обшивкой. Значит, проверить проводку можно только в этот короткий момент — когда каркас ещё открыт.
Главное правило: кабель не касается дерева
Никогда не закладывайте кабель в каркасные стены без гофры — это ваша безопасность.
Дмитрий, мастер-каркасник
Современные утеплители — каменная вата — жаростойкие и не горят даже от прямого огня. Опасность не в них, а в дереве каркаса: кабель, проложенный вплотную к доске, при перегреве или повреждении изоляции может стать причиной пожара. Поэтому в стенах и перекрытиях кабель прокладывают только в гофре или металлорукаве.
И ещё одно правило от мастера: электрику в каркасном доме доверяйте только человеку с допуском электромонтёра.
Скрытая или открытая проводка
Скрытая проводка в каркасе допустима, если она в гофре, по схеме и с доступными коробками. Но у неё есть цена: каждая розетка и выключатель — отверстие в пароизоляции, которое нужно герметично проклеить.
Совет: я рекомендую делать наружную проводку — декоративную или в кабель-каналах.
Дмитрий, мастер-каркасник
У открытой проводки три плюса для каркасника:
- пароизоляция остаётся целой — меньше мест, где пар уходит в стену;
- любой участок видно и можно заменить без вскрытия стены;
- при обшивке кабель не пробьют саморезом.

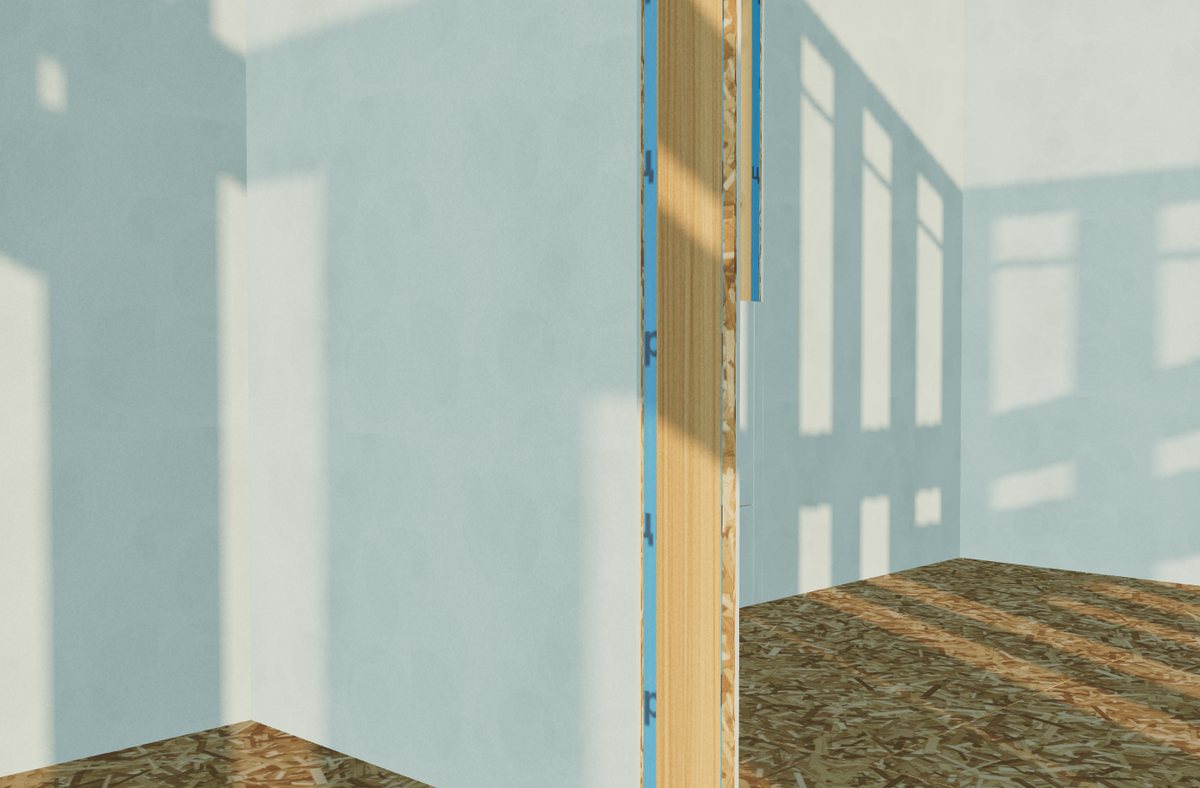

Если всё-таки делаете скрытую — между пароизоляцией и обшивкой оставляют зазор на обрешётке, и кабель идёт в нём, а не через плёнку. Подробнее про слои — в статье «Почему гниют каркасные дома».

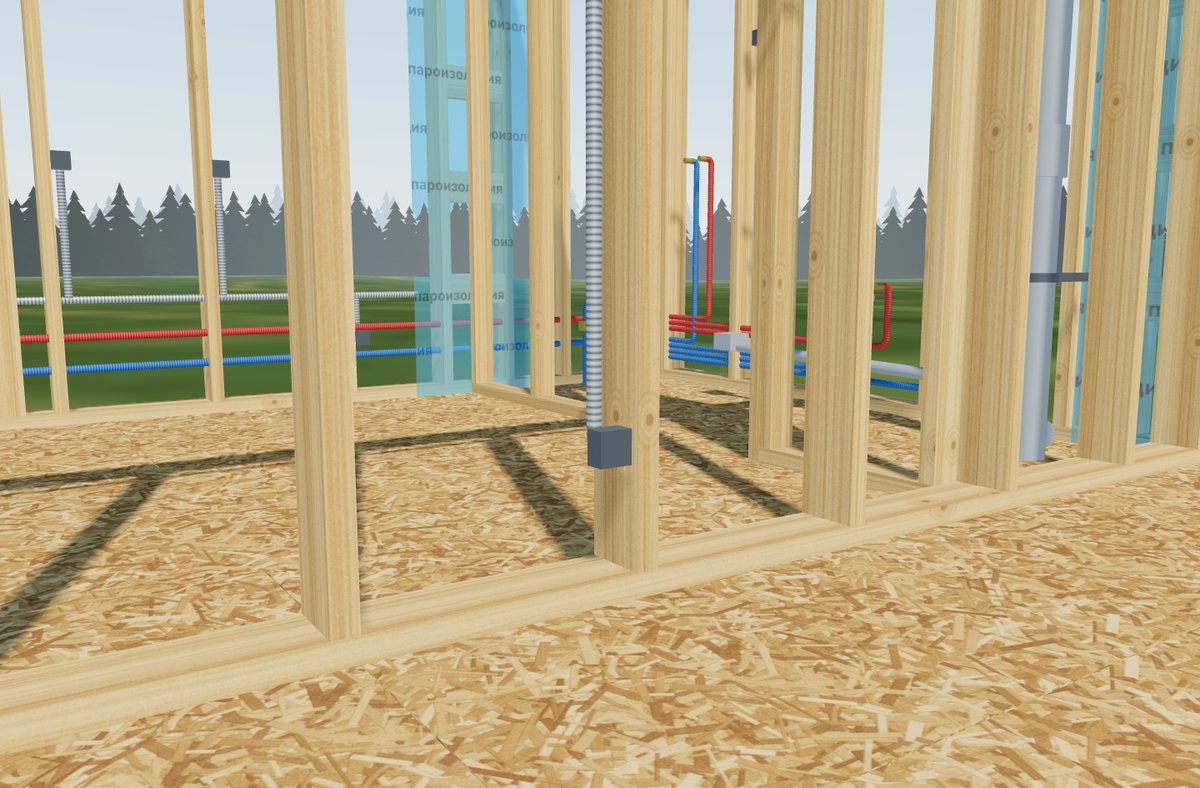

Отверстия в стойках и лагах
Кабель проходит через каркас насквозь, и каждое отверстие ослабляет доску. Правило:
- отверстие делают чуть в стороне от середины доски;
- при ширине доски 150 мм — не больше 45–50 мм;
- не у самого края и не больше трети сечения.
Кабель, соединения и щиток
Эти пункты в нашем чек-листе составлены по общим правилам электромонтажа. Точные сечения и автоматы подбирает электрик по нагрузке.
| Что | Как должно быть | Чем грозит ошибка |
|---|---|---|
| Кабель | С индексом «нг» (не распространяет горение); медь 2,5 мм² на розетки, 1,5 мм² на свет | Нагрев, пожар |
| Соединения | В распаечных коробках с доступом, на клеммах, без скруток | Место нагрева, которое не найти |
| Щиток | УЗО или дифавтоматы, линии разделены на группы | Удар током, пожар |
| Трассы | По схеме, ровно, с фото до обшивки | Кабель пробьют саморезом |
Сфотографируйте трассы до утепления
Самое ценное, что можно сделать на этапе электрики, — сфотографировать каждую стену с проводкой до утепления, с рулеткой от угла или пола. Через год, когда понадобится повесить шкаф или сделать новую розетку, эти фото покажут, где идёт кабель. На приёмке дома схемы сетей — обязательный документ.
Что проверить на электрике
- Весь кабель в стенах и перекрытиях — в гофре или металлорукаве.
- Отверстия в стойках — не больше 45–50 мм, не у края.
- Кабель с индексом «нг», сечения по назначению.
- Соединения — в доступных коробках, на клеммах.
- В щитке — УЗО или дифавтоматы, группы подписаны.
- Есть схема и фото трасс до утепления.
Фото электрики можно проверить по чек-листу. Все пункты — на странице этапа «Электрика».
Частые вопросы
Можно ли прокладывать кабель в каркасной стене без гофры?
Нет. Кабель вплотную к дереву — это очень опасно. В стенах и перекрытиях каркасного дома его прокладывают только в гофре или металлорукаве.
Скрытая или открытая проводка — что лучше в каркасном доме?
Обе допустимы, если сделаны по правилам. Мастер рекомендует открытую — декоративную или в кабель-каналах: она не требует отверстий в пароизоляции под каждую розетку, а любой участок видно и можно заменить.
Какого размера отверстие можно сверлить в стойке каркаса?
Чуть в стороне от середины доски и не больше 45–50 мм при ширине доски 150 мм. Отверстия больше трети сечения или у самого края ослабляют узел.
Кто должен делать электрику в каркасном доме?
Электромонтёр с допуском. Электрику в каркасном доме мастер советует доверять только такому человеку.
